INTERFEJSY NAGRYWANIA DO REJESTRATORÓW SERII KSRC

WERSJA WEWNĘTRZNA

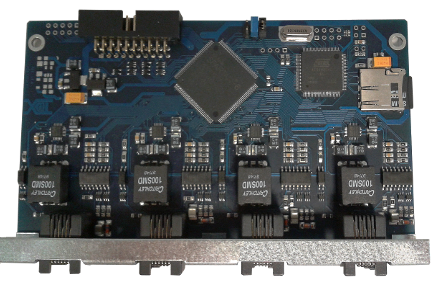

Interfejs analogowy z funkcją zapowiedzi

 Nagrywanie rozmów, TRX pobierz kartę produktu
 Nagrywanie rozmów, TRX zadaj pytanie
analog_zap

Liczba portów

:
2 lub 4
Liczba kanałów: 2 lub 4
Złącze wejścia sygnału: RJ-12
Sposób podłączenia: szeregowo
Poziom sygnału wejściowego: 50 mV - 2 V (sparametryzowana ARW)
Impedancja wejściowa: > 30 kΩ
Stosunek sygnał/szum: > 46 dB
Przesłuchy międzykanałowe: < -63 dB
Pobór mocy: < 2 W
Uruchomienie nagrywania: wykrycie prądu w linii telefonicznej
Kompatybilne standardy prezentacji
numeru:
DTMF (DNK, BRA, ETSI typ1 i 2)
FSK (ETSI typ1 i 2, BELLCORE MDMF/SDMF)
Kompatybilne standardy wywołania
selektywnego:
ZVEI1, PZVEI, ZVEI2, ZVEI3, DZVEI, PDZVEI, CCIR1,
CCIR2, PCCIR, EEA, EURO_SIGNAL, NATEL, EIA, MODAT
Funkcje dodatkowe: - odtwarzanie zapowiedzi słownej (niezależnie dla każdego wejścia),
- możliwość zmiany firmware karty (aktualizacje).
Wymiary (szer. x wys. x głęb.): 132 x 17 x 84

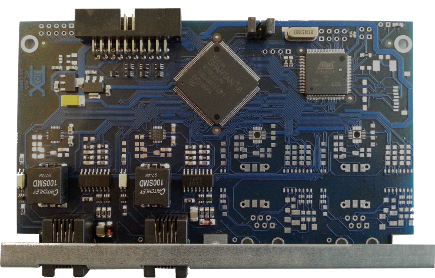

Interfejs analogowy (Front End)

 Nagrywanie rozmów, TRX pobierz kartę produktu
 Nagrywanie rozmów, TRX zadaj pytanie
analog_afe

Liczba portów

:
2 lub 4
Liczba kanałów: 2 lub 4
Złącze wejścia sygnału: RJ-12
Sposób podłączenia: - szeregowo: telefon
- równolegle: radiotelefon, telefon
Poziom sygnału wejściowego: 50 mV - 2 V (sparametryzowana ARW)
Impedancja wejściowa: > 30 kΩ
Stosunek sygnał/szum: > 46 dB
Przesłuchy międzykanałowe: < -63 dB
Pobór mocy: < 2 W
Uruchomienie nagrywania: - wykrycie prądu w linii telefonicznej (połączenie szeregowe),
- poziom sygnału VOX (połączenie równoległe).
Kompatybilne standardy prezentacji
numeru:
DTMF (DNK, BRA, ETSI typ1 i 2)
FSK (ETSI typ1 i 2, BELLCORE MDMF/SDMF)
Kompatybilne standardy wywołania
selektywnego:
ZVEI1, PZVEI, ZVEI2, ZVEI3, DZVEI, PDZVEI, CCIR1,
CCIR2, PCCIR, EEA, EURO_SIGNAL, NATEL, EIA, MODAT
Funkcje dodatkowe: - nagrywanie transmisji faksowej,
- możliwość zmiany firmware karty (aktualizacje).
Wymiary (szer. x wys. x głęb.): 132 x 17 x 84

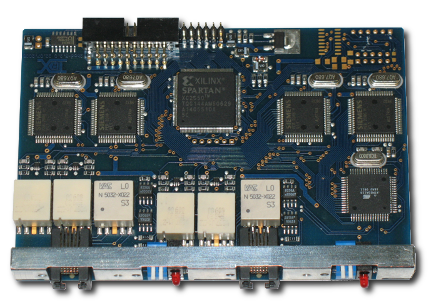

Interfejs ISDN BRI styk S/T

 Nagrywanie rozmów, TRX pobierz kartę produktu
 Nagrywanie rozmów, TRX zadaj pytanie
isdn_s0

Liczba portów

:
1 lub 2
Liczba kanałów: 2 lub 4
Złącze wejścia sygnału: RJ-12
Sposób podłączenia: równolegle
Pobór mocy: < 0,5 W
Kompatybilne standardy i protokoły: styk S/T (I.430), kodowanie G.711 Alaw,
sygnalizacja DSS1: Q.921, Q.931.
Funkcje podstawowe: - rejestrowanie sygnału audio z wejść liniowych karty,
- zapisywanie numerów stron biorących udział w rozmowie,
- prezentacja numeru osiągniętego COLP (jeśli jest dostepny),
- rejestrowanie połączeń nieodebranych,
- sygnalizacja stanu linii ISDN (dioda LED).
Funkcje dodatkowe: - rejestracja czasu oczekiwania na połączenie,
- obsługa protokołu TN1R6 BOSCH,
- możliwość zmiany firmware karty (aktualizacje),
- inne (na życzenie).
Wymiary (szer. x wys. x głęb.): 132 x 17 x 94

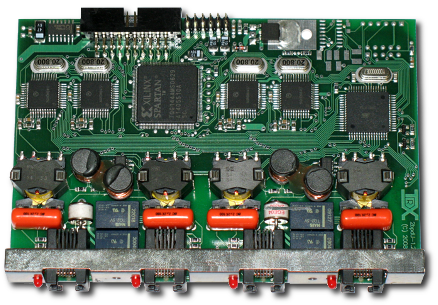

Interfejs ISDN BRI "miejski" (styk Uk0)

 Nagrywanie rozmów, TRX pobierz kartę produktu
 Nagrywanie rozmów, TRX zadaj pytanie
isdn_uk0

Liczba portów

:
1 lub 2
Liczba kanałów: 2 lub 4
Złącze wejścia sygnału: RJ-12
Sposób podłączenia: szeregowo
Pobór mocy: < 0,4 W
Kompatybilne standardy i protokoły: styk Uk0 (I.430), kodowanie G.711 Alaw
sygnalizacja DSS1: Q.921, Q.931.
Funkcje podstawowe: - rejestrowanie sygnału audio z wejść liniowych karty,
- zapisywanie numerów stron biorących udział w rozmowie,
- prezentacja numeru osiągniętego COLP (jeśli jest dostepny),
- rejestrowanie połączeń nieodebranych,
- sygnalizacja stanu linii ISDN.
Funkcje dodatkowe: - rejestracja czasu oczekiwania na połączenie,
- możliwość zmiany firmware karty (aktualizacje),
- inne (na życzenie).
Wymiary (szer. x wys. x głęb.): 132 x 17 x 94

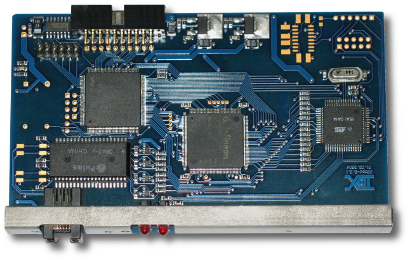

Interfejs PRI (pasywny)

 Nagrywanie rozmów, TRX pobierz kartę produktu
 Nagrywanie rozmów, TRX zadaj pytanie
30bpd

Liczba portów

:
1
Liczba kanałów: 30 lub 15
Złącze wejścia sygnału: RJ-12
Sposób podłączenia: równolegle
Pobór mocy: < 0,5 W
Kompatybilne standardy i protokoły: interfejs E1 (G.703), kodowanie G.711 Alaw
- sygnalizacja DSS1: Q.921, Q.931
- sygnalizacja MFC R2 (wariant pełny i uproszczony): Q.421.
Funkcje podstawowe: - rejestrowanie sygnału audio z wejść liniowych karty,
- zapisywanie numerów stron biorących udział w rozmowie,
- prezentacja numeru osiągniętego COLP (jeśli jest dostepny),
- rejestrowanie połączeń nieodebranych,
- sygnalizacja stanu linii ISDN.
Funkcje dodatkowe: - rejestracja czasu oczekiwania na połączenie,
- możliwość zmiany firmware karty (aktualizacje),
- inne (na życzenie).
Wymiary (szer. x wys. x głęb.): 132 x 17 x 94

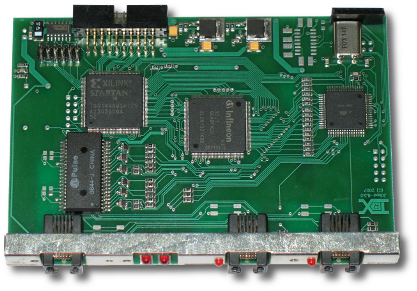

Interfejs PRI2

 Nagrywanie rozmów, TRX pobierz kartę produktu
 Nagrywanie rozmów, TRX zadaj pytanie
30bpd_akt

Liczba portów

:
1 / 2
Liczba kanałów: 2 .. 30 (programowalna)
Złącze wejścia sygnału: RJ-12
Sposób podłączenia: równolegle lub jako zakończenie linii (terminalowo)
Pobór mocy: < 0,5 W
Kompatybilne standardy i protokoły: interfejs E1 (G.703), kodowanie G.711 Alaw
- sygnalizacja CAS (- współpraca z Alcatel OXE oraz Siemens HiPath),
- sygnalizacja DSS1: Q.921, Q.931
- sygnalizacja MFC R2 (wariant pełny i uproszczony): Q.421.
Funkcje podstawowe: - rejestrowanie sygnału audio z wejść liniowych karty,
- integracja CTI rejestratorów TRX z centralami: Alcatel OXE, Siemens HiPath,
  DGT Millenium, oraz systemem Multikom 2
- zapisywanie numerów stron biorących udział w rozmowie,
- prezentacja numeru osiągniętego COLP (jeśli jest dostepny),
- rejestrowanie połączeń nieodebranych.
Funkcje dodatkowe: - rejestracja czasu oczekiwania na połączenie,
- możliwość zmiany firmware karty (aktualizacje),
- inne (na życzenie).
Wymiary (szer. x wys. x głęb.): 132 x 17 x 94

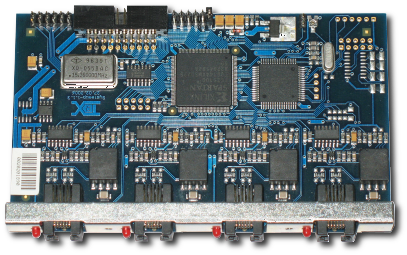

Interfejs linii systemowych (Up0)

 Nagrywanie rozmów, TRX pobierz kartę produktu
 Nagrywanie rozmów, TRX zadaj pytanie
isdn_up0

Liczba portów

:
2 lub 4
Liczba kanałów: 2 lub 4
Złącze wejścia sygnału: RJ-12
Sposób podłączenia: równolegle
Pobór mocy: < 0,5 W
Kompatybilne standardy systemowe: styk Up0 (I.430)
Alcatel, Bosch, Coral, DGT, Ericsson, Kapsch, LG, Avaya, Matra,
Panasonic, Philips, Platan, Siemens, Slican
jeden system na jedną kartę
Funkcje podstawowe: - rejestrowanie sygnału audio z wejść liniowych karty,
- rejestrowanie treści wyświetlaczy aparatów (poza DGT),
- rejestrowanie numerów telefonu strony zdalnej,
- rejestrowanie połączeń nieodebranych,
- pełna obsługa dwóch aparatów na linii (Panasonic, Siemens, Alcatel).
Funkcje dodatkowe: - rejestracja nagrań przychodzących od pierwszego dzwonka,
- sterowanie nagrywaniem przy pomocy klawiszy funkcyjnych aparatu,
- możliwość zmiany firmware karty
  (aktualizacja lub zmiana obsługiwanego systemu),
- inne (na życzenie).
Wymiary (szer. x wys. x głęb.): 132 x 17 x 94

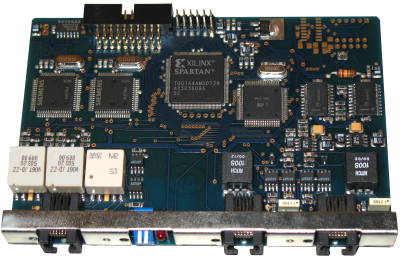

Interfejs analogowy / ISDN BRI (styk S/T)

 Nagrywanie rozmów, TRX pobierz kartę produktu
 Nagrywanie rozmów, TRX zadaj pytanie
an_isdn_s0

Liczba portów

:
3 (2 analogowe + 1 ISDN S/T)
Liczba kanałów: 4 (2 analogowe + 2 cyfrowe)
Złącze wejścia sygnału: RJ-12
Sposób podłączenia: - ISDN: równolegle
- analogowo:
  szeregowy - telefon
  równolegle - radiotelefon, telefon
Poziom sygnału wejściowego: 50 mV - 2 V (sparametryzowana ARW)
=> część analogowa
Impedancja wejściowa: > 30 kΩ
=> część analogowa
Przesłuchy międzykanałowe: < -63 dB
=> część analogowa
Pobór mocy: < 0,4 W
Kompatybilne standardy i protokoły: I.430 (styk S/T), Q.921, Q931, G.711 (A-law)
=> część ISDN
Funkcje podstawowe: - rejestrowanie sygnału audio z wejść liniowych karty
- zapisywanie numerów stron biorących udział w rozmowie
=> część ISDN
- prezentacja numeru osiągniętego COLP (jeśli jest dostepny)
=> część ISDN;
- rejestrowanie połączeń nieodebranych
=> część ISDN
- sygnalizacja stanu linii ISDN
Funkcje dodatkowe: - rejestracja czasu oczekiwania na połączenie
=> część ISDN;
- możliwość zmiany firmware karty (aktualizacje)
- inne (na życzenie)
Wymiary (szer. x wys. x głęb.): 132 x 17 x 94

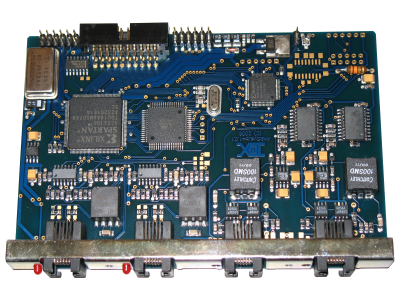

Interfejs analogowy / systemowy (styk Up0)

 Nagrywanie rozmów, TRX pobierz kartę produktu
 Nagrywanie rozmów, TRX zadaj pytanie
an_isdn_up0

Liczba portów

:
4 (2 analogowe + 2 systemowe)
Liczba kanałów: 4 (2 analogowe + 2 systemowe)
Złącze wejścia sygnału: RJ-12
Sposób podłączenia: - systemowe: równolegle
- analogowe:
  szeregowo - telefon
  równolegle - radiotelefon, telefon
Poziom sygnału wejściowego: 50 mV - 2 V (sparametryzowana ARW)
=> część analogowa
Impedancja wejściowa: > 30 kΩ
=> część analogowa
Przesłuchy międzykanałowe: < -63 dB
=> część analogowa
Pobór mocy: < 0,4 W
Kompatybilne standardy systemowe: Alcatel, Bosch, Coral, DGT, Ericsson, Kapsch, LG, Avaya,
Matra, Panasonic, Philips, Platan, Siemens, Slican
jeden system na jedną kartę
Funkcje podstawowe: - rejestrowanie sygnału audio z wejść liniowych karty
- rejestrowanie treści wyświetlaczy aparatów (poza DGT)
=> część systemowa
- rejestrowanie numerów telefonu strony zdalnej
=> część systemowa
- rejestrowanie połączeń nieodebranych
=> część systemowa
- pełna obsługa dwóch aparatów na linii (Panasonic, Siemens, Alcatel)
=> część systemowa
Funkcje dodatkowe: - rejestracja nagrań przychodzących od pierwszego dzwonka
=> część systemowa
- sterowanie nagrywaniem przy pomocy klawiszy funkcyjnych aparatu
=> część systemowa
- możliwość zmiany firmware karty
  (aktualizacje, zmiana obsługiwanego systemu)
- inne (na życzenie)
Wymiary (szer. x wys. x głęb.): 132 x 17 x 94
